Führungsrollen
mit Druckfederregelung
Bei der Neuentwicklung unserer Führungsrollen mit Druckfederung haben wir uns das große Ziel gesteckt, ein selbstregelndes System zu konstruieren, welches Kran bzw. Katzfahrtbewegungen auf einer festgelegten Fluchtlinie führt.

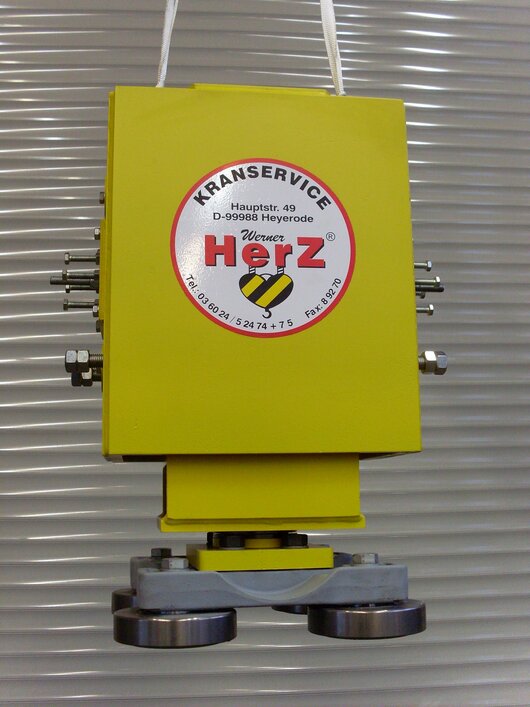

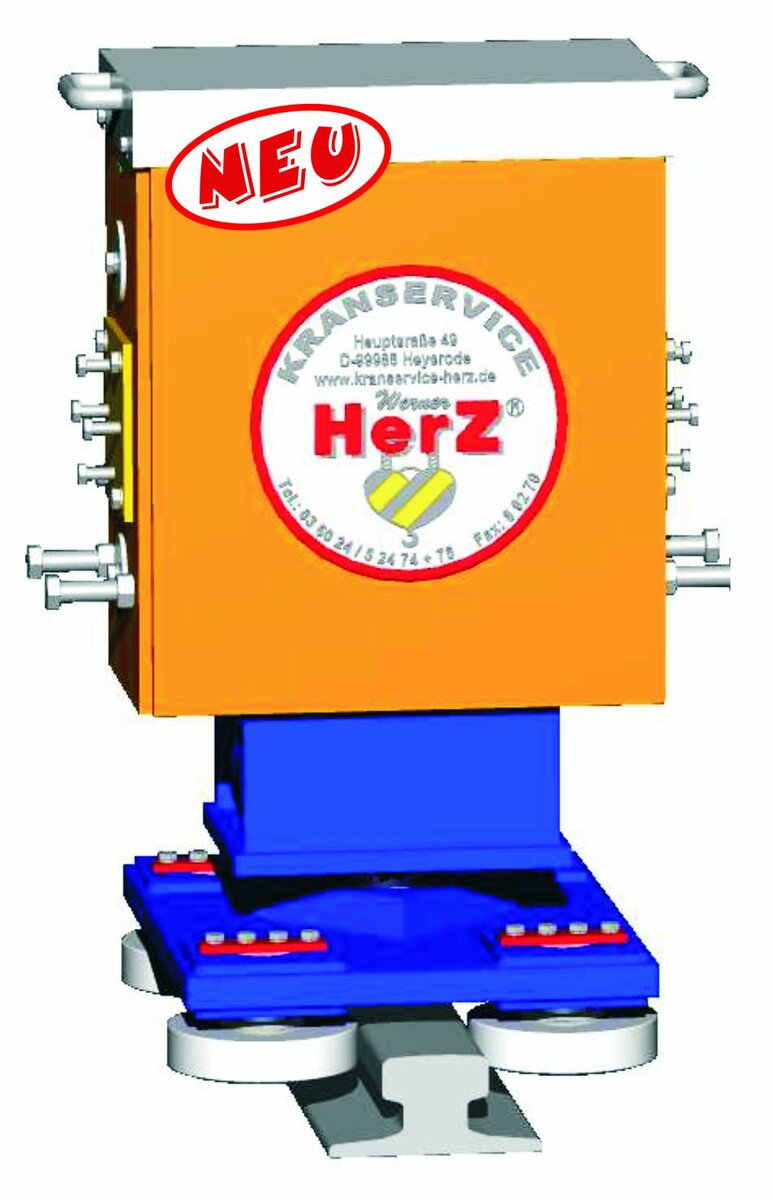

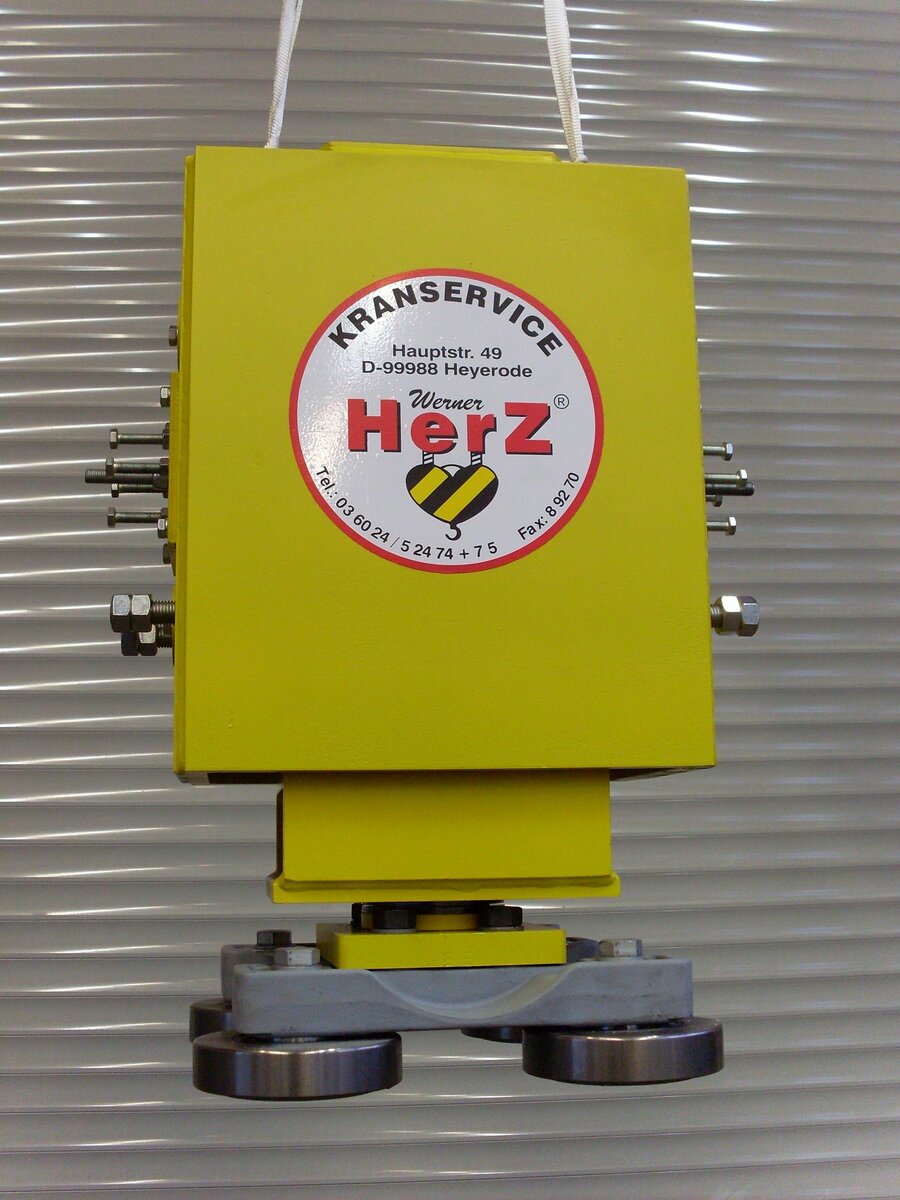

Um dieses zu erreichen, wurde eine Rollenkopfstation entwickelt, in deren Gehäuse der Führungskopf schwimmend aufgehangen wird. Mittig gehalten wird der Führungskopf durch zwei gegenüberliegende Druckfedern. Die Mittenstellung entspricht der festgelegten Fluchtlinie. Die mittige Halterung beider Federn nimmt die am Rollenkopf auftretenden Horizontal- bzw. Schräglaufkräfte auf und leitet sie über die entsprechend belasteten Druckfedern in das Aufhängegehäuse. Dies ist wiederum starr mit dem Kopfträger verbunden, in den dann diese abgefederten Kräfte eingeleitet werden.
Vorteile:
Vermeidung von Materialbruch bei starken Kran- und Kranbahntolerenzen
aufwendige und kostenintensive Kranbahnsanierungen entfallen
Kranlaufräderausrichtungen entfallen
wartungsarm
Je nach Krankonstruktion und Kranbahn können wir Ihnen zwei Varianten anbieten:
zweirollige Ausführung mit je zwei Führungsrollen pro Kopfstation

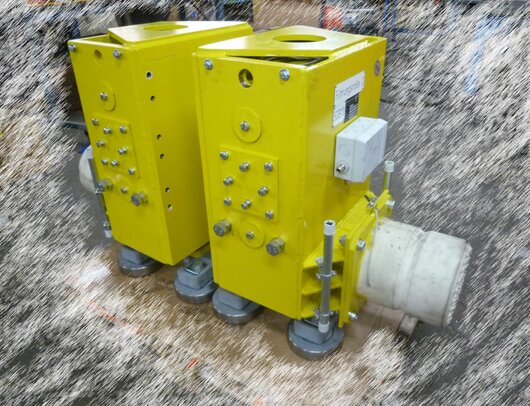

Duplexausführung mit je vier Führungsrollen pro Kopfstation und einer so genannten Herzbolzenaufhängung
Wir freuen uns über Ihre Anfragen und stehen Ihnen bei technischen Fragen jederzeit gerne zur Verfügung.
